Ròng rọc đai chữ V hẹp

Ròng rọc đai chữ V hẹp HAWEN là bộ phận truyền động cơ học có một rãnh chữ V, chủ yếu được sử dụng để phối hợp với đai chữ V để truyền tải điện. Với thiết kế đơn giản và chi phí thấp, nó phù hợp với nhiều tình huống công nghiệp và hàng ngày. Sản phẩm của chúng tôi được sử dụng rộng rãi trong các thiết bị tự động hóa, máy móc chính xác, truyền động công nghiệp và các lĩnh vực khác. Chúng tôi hoan nghênh khách hàng tùy chỉnh sản phẩm theo bản vẽ hoặc ghé thăm nhà máy của chúng tôi.

Đặc điểm kỹ thuật sản phẩm

Tên sản phẩm

Vật liệu

Tổng trọng lượng (kg)

Đơn vị (EA)

Kích thước

Xử lý bề mặt

Yêu cầu về môi trường

Yêu cầu xử lý

Trường ứng dụng

Độ chính xác gia công

Cơ sở khách hàng

Thị phần ở Trung Quốc

Bình luận

Ròng rọc đai chữ V hẹp

Thép cắt tự do 1215

-

EA

Φ59,18×15,87

mạ kẽm

Tuân thủ các tiêu chuẩn quốc tế như ROHS và REACH

Gia công cơ khí

Máy nén khí, máy sấy quần áo và các thiết bị khác

.015mm

Nidec

5%

Tùy chỉnh theo bản vẽ

Trường ứng dụng sản phẩm

HAWEN (Trilon) đã tham gia sâu vào ngành máy móc trong hơn 20 năm. Từ năm 2005, công ty chúng tôi đã thực hiện R&D chuyên sâu về puli đai chữ V một rãnh và nhiều loại puli đai ô tô khác nhau. Sản phẩm này được gia công và tạo hình từ thép cắt tự do 1215. Sản phẩm của chúng tôi bao gồm một loạt các ngành công nghiệp:

1.Các thiết bị như quạt, máy nén khí: Dùng để truyền tải điện liên tục trong các nhà máy (ví dụ: hệ thống thông gió hoặc vận chuyển chất lỏng). Cấu trúc của nó có thể thích ứng với điều kiện làm việc công suất trung bình, trung bình và tốc độ thấp.

2.Quạt ly tâm hoặc máy bơm trục vít: Ròng rọc đai làm bằng gang xám có thể truyền động ổn định.

3.Sản xuất chính xác: Thiết kế tiêu chuẩn hóa, lựa chọn vật liệu nghiêm ngặt, công nghệ xử lý phức tạp và kiểm soát chất lượng đảm bảo hiệu quả, độ bền và khả năng thay thế cao trong truyền tải công suất trung bình và cao, như được trình bày chi tiết từ các kích thước chính bên dưới.

4. Tự động hóa và máy móc nói chung: Thường được sử dụng trong quạt, máy nén khí và các thiết bị khác; trong quạt ly tâm hoặc máy bơm trục vít, ròng rọc đai gang xám có thể cung cấp lực truyền ổn định.

5. Độ chính xác truyền cao: Công suất được truyền bằng ma sát giữa dây đai và ròng rọc. Do khả năng trượt nhẹ của đai chữ V trong rãnh ròng rọc nên tỷ số truyền không hoàn toàn không đổi nhưng nó thường có thể đáp ứng nhu cầu của các ứng dụng công nghiệp nói chung.

6. Hiệu suất cao và bảo trì dễ dàng: Hiệu suất truyền có thể đạt hơn 95%. Đặc điểm: Thiết kế của đai chữ V giúp nó vừa khít với ròng rọc, giảm tổn thất năng lượng. Khả năng chịu tải: Ròng rọc đai chữ V có thể chịu tải nhất định. Tính ổn định: Truyền ròng rọc đai chữ V có độ ổn định tốt, có thể giảm độ rung và tác động trong quá trình truyền và đảm bảo hoạt động ổn định của thiết bị cơ khí. Khả năng thích ứng: Truyền đai chữ V phù hợp với nhiều điều kiện và môi trường làm việc khác nhau, đồng thời có thể thích ứng với các điều kiện làm việc khắc nghiệt như độ ẩm và ăn mòn thông qua xử lý bề mặt (ví dụ: mạ kẽm, làm nguội tần số cao).

Thiết bị ứng dụng sản phẩm và khách hàng chính

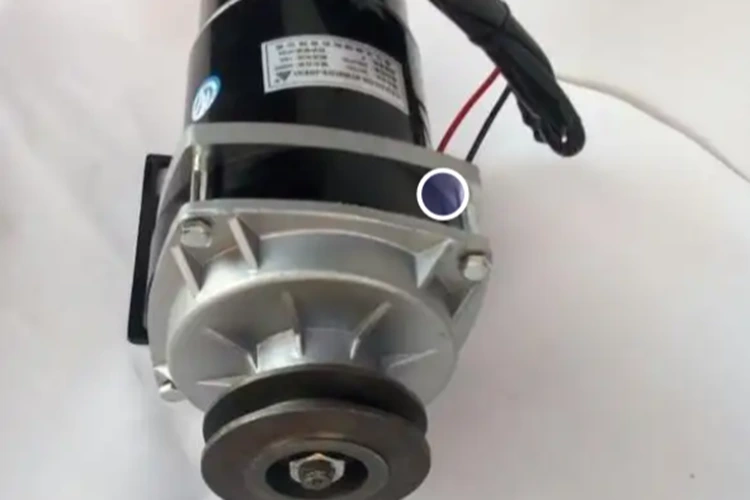

Các sản phẩm trên chủ yếu được áp dụng cho máy nén khí và động cơ máy bơm nước, với khách hàng cốt lõi bao gồm Nidec, Asco và các doanh nghiệp nổi tiếng khác.

Thông số kỹ thuật: Ròng rọc đai chữ V bằng thép cắt tự do 1215

Đặc điểm chất lượng chính	Các chỉ số kỹ thuật cốt lõi	Tiêu chuẩn GB/T 13575.1-2022	Tiêu chuẩn ngành	Tiêu chuẩn HAWEN
Ổn định lỗ khoan bên trong	Dung sai lỗ khoan bên trong	-	.026mm	.015mm
Khả năng tương thích loại rãnh	Góc rãnh	-	1°	.50,5 °
Độ chính xác truyền tải và tuổi thọ sử dụng	hết	-	.10,15mm	.0.05mm
Cuộc sống phục vụ	Khả năng chống ăn mòn (Thử nghiệm phun muối trung tính)	48 giờ	72 giờ	96 giờ
Thân thiện với môi trường	Hạn chế các chất độc hại	-	Tuân thủ tiêu chuẩn EU	Tuân thủ tiêu chuẩn EU

Ưu điểm cốt lõi

Chúng tôi tự hào về khả năng R&D kỹ thuật mạnh mẽ và thiết bị sản xuất có độ chính xác cao. Trong quá trình cùng khách hàng thiết kế các sản phẩm tương lai, công nghệ của HAWEN luôn có thể tìm ra giải pháp tối ưu và được khách hàng ghi nhận. Chúng tôi thực hiện kiểm soát chất lượng tự động trực tuyến 100% và đạt được sản xuất có độ chính xác cao thông qua các biện pháp sau:

● Kiểm soát nguồn: Kiểm soát chặt chẽ tính nhất quán của nguyên liệu thô từ khâu thu mua để đảm bảo hiệu suất nguyên liệu ổn định.

● Gia công chính xác: Sử dụng thiết bị có độ chính xác cao để xử lý tự động nhằm đảm bảo độ chính xác về kích thước của sản phẩm (ví dụ: dung sai lỗ khoan bên trong ≤0,015mm).

● Giám sát toàn bộ quy trình: Giám sát các thông số sản xuất theo thời gian thực thông qua hệ thống phát hiện trực tuyến để phát hiện và khắc phục sai lệch kịp thời.

● Đảm bảo chất lượng nhất quán: Loại bỏ các lỗi vận hành thủ công để đảm bảo hoạt động ổn định của từng sản phẩm.

● Tỷ lệ đạt tiêu chuẩn cao: Tỷ lệ đạt tiêu chuẩn sản xuất được kiểm soát ở mức 99,99% và tỷ lệ đạt tiêu chuẩn xuất xưởng đạt 100%.

● Cải thiện hiệu quả: Quy trình tự động giúp giảm sự can thiệp thủ công và giảm chi phí sản xuất.

Chúng tôi thực hiện kiểm soát chặt chẽ tính thân thiện với môi trường của sản phẩm từ khâu lựa chọn nguyên liệu thô đến sản xuất và chế biến:

● Nguyên liệu thân thiện với môi trường: Sử dụng thép cắt tự do 1215 để giảm chất độc hại, tuân thủ tiêu chuẩn vật liệu thân thiện với môi trường.

● Xử lý bề mặt: Áp dụng công nghệ mạ điện, phủ một lớp kẽm lên bề mặt kim loại hoặc hợp kim thép thông qua các phương pháp hóa học hoặc điện hóa để bảo vệ kim loại hoặc hợp kim thép khỏi bị ăn mòn và rỉ sét từ môi trường.

● Chứng nhận môi trường: Tất cả các sản phẩm đều đã đạt các chứng nhận môi trường quốc tế như ROHS và REACH để đảm bảo không chứa chất độc hại.

● Quy trình sản xuất: Dây chuyền sản xuất tự động giúp giảm mức tiêu thụ năng lượng và phát sinh chất thải mà không cần tiếp xúc thủ công trong suốt quy trình. Thông qua thiết bị kiểm tra trực tuyến hoàn toàn tự động, mọi sản phẩm đều trải qua quá trình kiểm tra đầy đủ về kích thước, dung sai hình học và các khuyết tật bề mặt trước khi xuất xưởng để đảm bảo tính nhất quán của lô.

Chúng tôi có sự hợp tác hỗ trợ lâu dài với các nhà sản xuất động cơ nổi tiếng trong và ngoài nước và đã giành được sự công nhận rộng rãi. Với 20 năm tích lũy kỹ thuật, chúng tôi liên tục tối ưu hóa tỷ lệ sử dụng nguyên liệu và quy trình sản xuất. Sản phẩm của chúng tôi đã đạt chứng nhận hệ thống chất lượng ISO9001 và IATF16949, đảm bảo truy xuất nguồn gốc đầy đủ từ kho nguyên liệu thô đến giao thành phẩm.

● Đội ngũ R&D hiệu quả: Tốc độ phản hồi nhanh, tiết kiệm chi phí và thời gian phát triển; có thể tùy chỉnh các thiết kế có hình dạng đặc biệt phù hợp với ứng dụng của khách hàng theo yêu cầu hệ thống công nghiệp của họ.

● Năng lực sản xuất: Chúng tôi có 120 bộ thiết bị CNC có độ chính xác cao, một dây chuyền sản xuất đen hoàn toàn tự động, một dây chuyền làm sạch siêu âm hoàn toàn tự động và hơn 10 bộ thiết bị kiểm tra tự động. Năng lực sản xuất hàng tháng đạt 300.000 chiếc, với doanh số bán hàng hàng tháng hiện tại khoảng 150.000-200.000 chiếc và công suất dư thừa hàng tháng là 30% -50%.

Chúng tôi được hướng dẫn bởi nhu cầu cuối cùng của thị trường, tập trung vào: ✅

Cải thiện hiệu quả và giảm chi phí ✅

Tiếng ồn thấp và tỷ lệ chất lượng cao ✅

Bảo vệ môi trường

● Linh hoạt hơn trong việc thay đổi thiết kế

● Hiệu quả và tốc độ cao trong quá trình ra quyết định

● Thời gian thu mua nguyên liệu thô và các phụ kiện khác nhau ngắn: Tọa lạc tại tỉnh Chiết Giang, "quê hương sản xuất ở Trung Quốc", chúng tôi có chuỗi cung ứng nhà cung cấp phong phú.

● Các giải pháp chất lượng cao, hiệu quả và đáng tin cậy của HAWEN giúp tất cả khách hàng tránh phải đi đường vòng—một khi họ chọn chúng tôi, họ sẽ ngần ngại chuyển sang các nhà cung cấp khác.

● Lựa chọn HAWEN có nghĩa là giảm chi phí phát triển, chi phí thử nghiệm, chi phí sản xuất và chi phí dịch vụ sau bán hàng của khách hàng.

Lựa chọn vật liệu

Thép 1215 là loại thép dễ cắt thân thiện với môi trường, không chứa các chất độc hại như chì và có khả năng gia công tuyệt vời, phù hợp để sản xuất các bộ phận cơ khí chính xác.

● Tính chất vật lý ổn định: Mật độ vật liệu được duy trì ổn định ở mức 7,85g/cm³.

● Thành phần hóa học: Carbon (≤0,09%), Mangan (0,75%-1,05%), Phốt pho (0,04%-0,09%) và Lưu huỳnh (0,26%-0,35%). Hàm lượng lưu huỳnh tương đối cao giúp cải thiện khả năng gia công đồng thời tuân thủ các tiêu chuẩn môi trường.

● Tính chất cơ học: Nó có độ chính xác kích thước tuyệt vời; độ bền kéo ở trạng thái cán nóng là 390-540MPa, có thể đạt 490-755MPa sau khi kéo nguội, với độ cứng 160-190HB và có thể được xử lý trực tiếp mà không cần xử lý nhiệt.

● Hình thức giao hàng: Được cung cấp dưới dạng thép tròn cán nóng, thanh sáng kéo nguội và thanh nền; hình dạng mặt cắt khác nhau có thể được hình thành thông qua quá trình ép đùn lạnh, tiết kiệm vật liệu và thời gian xử lý.

● Khả năng gia công: Cắt mịn và hiệu suất bẻ phoi tốt giúp giảm mài mòn dụng cụ và cải thiện độ bóng bề mặt; nó đặc biệt thích hợp cho việc xử lý liên tục hàng loạt bằng các thiết bị tự động như máy tiện tự động và máy tiện CNC; Khả năng chống mài mòn hoặc chống ăn mòn của nó có thể được tăng cường thông qua quá trình cacbon hóa bề mặt hoặc mạ niken.

Kiểm soát quá trình

● Kiểm soát dung sai lỗ khoan bên trong: Đạt được độ chính xác cao ±0,015mm đặt ra những yêu cầu cực kỳ cao về thiết bị xử lý và độ ổn định của quy trình. Phạm vi dung sai chính xác như vậy đòi hỏi độ chính xác cao của thiết bị xử lý (ví dụ: máy công cụ CNC), dụng cụ cắt chất lượng cao và quy trình ổn định (ví dụ: kiểm soát nhiệt độ, triệt tiêu rung động); bất kỳ sai lệch nhỏ nào cũng có thể dẫn đến các vấn đề về chất lượng sản phẩm. Công ty chúng tôi áp dụng các công nghệ tiên tiến để đảm bảo: Được thực hiện thông qua các thiết bị đo có độ chính xác cao (ví dụ: Máy đo tọa độ (CMM), Máy đo độ tròn, Dụng cụ đo hồ sơ), kiểm soát quy trình nghiêm ngặt (ví dụ: Kiểm soát quy trình thống kê (SPC)) và môi trường xử lý ổn định để đảm bảo tính nhất quán của sản xuất hàng loạt.

● Giá trị ứng dụng: Trong các hệ thống truyền động chính xác, dung sai lỗ khoan bên trong ảnh hưởng trực tiếp đến độ chính xác lắp giữa các bộ phận và trục, liên quan đến hiệu suất truyền động, kiểm soát tiếng ồn và tuổi thọ sản phẩm, đồng thời là chỉ báo kỹ thuật cốt lõi của sản xuất cao cấp.

● Chúng tôi thực hiện kiểm soát chặt chẽ toàn bộ quy trình sản xuất để đảm bảo tính ổn định và độ bền của sản phẩm trong quá trình sử dụng.

● Phù hợp với hiệu suất của vật liệu: Kiểm soát chặt chẽ độ cứng của vật liệu và quy trình xử lý nhiệt để cải thiện khả năng chống mài mòn và độ bền mỏi.

Xử lý bề mặt - Mạ điện

Vì ròng rọc đai chữ V một rãnh được làm bằng vật liệu kim loại nên môi trường làm việc khắc nghiệt chắc chắn sẽ gây ra rỉ sét hoặc ăn mòn các phụ tùng thay thế. Công ty chúng tôi có đội ngũ R&D cốt lõi chuyên nghiệp và giàu kinh nghiệm. Qua nhiều năm kinh nghiệm và thử nghiệm thực tế, chúng tôi đã phát triển một công thức xử lý bề mặt đặc biệt cho sản phẩm này và áp dụng thiết bị mạ điện hoàn toàn tự động với hệ thống sấy khô hoàn toàn tự động. Độ dày của lớp mạ điện đáp ứng các tiêu chuẩn trong nước, công nghiệp và quốc tế, đạt độ hoàn thiện ở mức micron. Không có tiếp xúc thủ công trong suốt quá trình, giúp tăng cường khả năng chống ăn mòn của sản phẩm, đáp ứng các tiêu chuẩn ngành và giảm nguy cơ va chạm sản phẩm do tiếp xúc thủ công.

Lưu ý: Các phương pháp xử lý bề mặt khác như bôi đen và mạ niken cũng có sẵn và có thể tùy chỉnh theo yêu cầu của khách hàng.

Yêu cầu về môi trường

Tất cả các sản phẩm đều đáp ứng các yêu cầu về môi trường về vật liệu và xử lý bề mặt, đồng thời được hỗ trợ bởi các báo cáo chứng nhận ROHS và REACH.

Khả năng R&D & Tùy chỉnh

Đội ngũ kỹ thuật R&D chuyên nghiệp của chúng tôi có 20 năm kinh nghiệm chuyên sâu trong ngành. Chúng tôi có thể đáp ứng nhu cầu của khách hàng và giải quyết các điểm yếu của họ theo yêu cầu cụ thể và lĩnh vực ứng dụng của họ, đồng thời tùy chỉnh các ròng rọc đai có hình dạng đặc biệt. Chúng tôi nồng nhiệt chào đón khách hàng cung cấp bản vẽ để tùy chỉnh, bao gồm các sản phẩm tùy chỉnh với nguyên liệu thô và xử lý bề mặt được chỉ định, đồng thời chào đón khách hàng nước ngoài đến thăm nhà máy của chúng tôi.

Sức mạnh tổng hợp từ Cơ cấu tổ chức mới

Cơ cấu tổ chức mới cho phép HAWEN đáp ứng mong đợi của khách hàng trên cơ sở hợp tác hiệu quả.

Khách hàng nội địa & Thị phần

Chúng tôi có mối quan hệ hợp tác chiến lược lâu dài với các khách hàng trong nước như Sanjiang Electric, LG Thiên Tân và Nidec, với mối quan hệ hợp tác hơn mười năm. Tính đến thời điểm hiện tại, công ty chúng tôi đã đạt được 20% thị phần ròng rọc đai chữ V một rãnh tại Trung Quốc.
