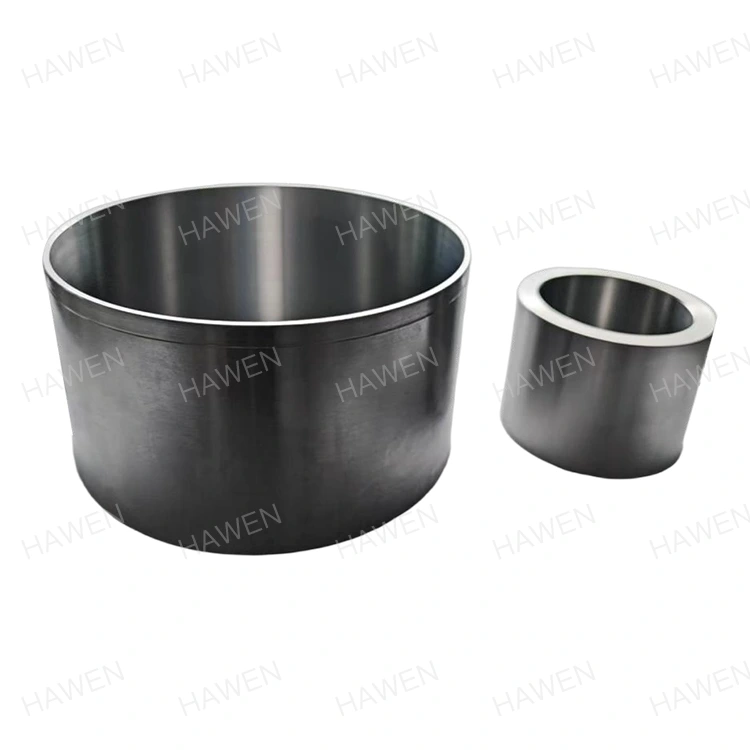

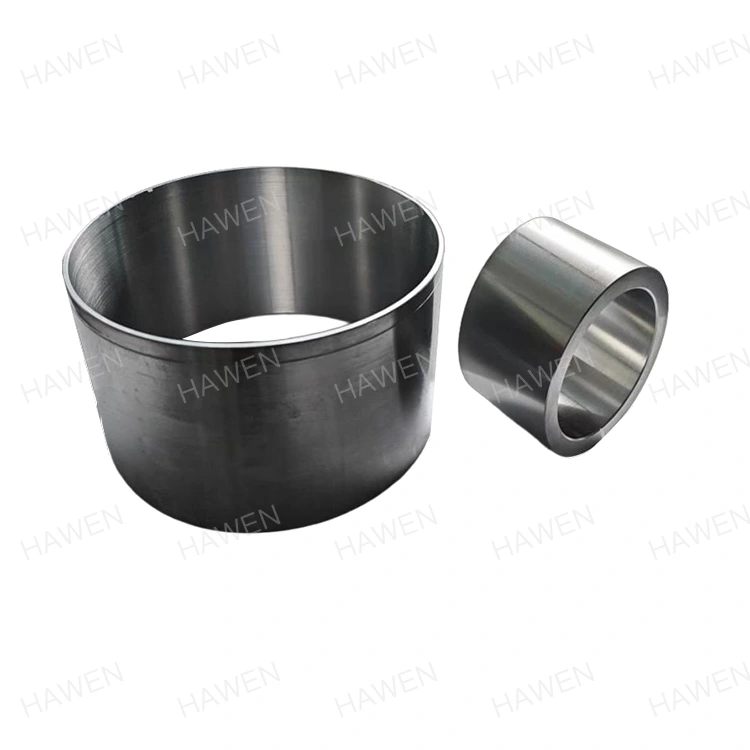

lõi rôto

HAWEN tập trung vào việc cung cấp lõi Rotor chất lượng với chuyên môn sản xuất chính xác tiên tiến. Lõi Stator của nó có hiệu suất đáng tin cậy cho cánh tay robot và phương tiện sử dụng năng lượng mới. Là nhà sản xuất chuyên nghiệp, chúng tôi cung cấp các dịch vụ tùy chỉnh để đáp ứng nhu cầu của người mua trong lĩnh vực năng lượng và tự động hóa công nghiệp.

Đặc điểm kỹ thuật sản phẩm

Trường ứng dụng sản phẩm

HAWEN (Trilon) là doanh nghiệp có hơn 20 năm gắn bó sâu sắc trong ngành máy móc. Kể từ năm 2015, chúng tôi đã tập trung vào R&D và sản xuất lõi stato, loại lõi này chủ yếu được sử dụng để bảo vệ khớp nối của cánh tay robot và trong ngành năng lượng. Lõi stato của chúng tôi được gia công chính xác từ Thép Carbon 20# và Thép hợp kim 42CrMo.

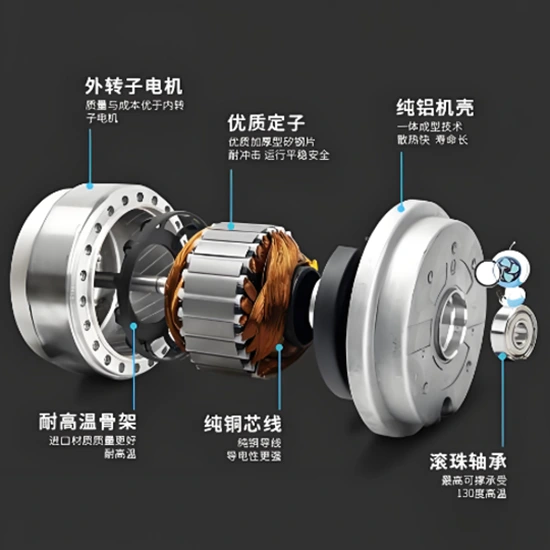

Là thành phần cơ bản của các động cơ điện khác nhau trong lĩnh vực công nghiệp, lõi stato được ứng dụng cho cánh tay robot, máy nén và các thiết bị khác. Họ nhận ra khả năng chuyển đổi năng lượng cơ điện hiệu quả cao, hỗ trợ kiểm soát quy trình và sản xuất tự động.

Trong ngành năng lượng và điện lực, lõi stator được sử dụng rộng rãi trong các thiết bị phát điện như tua bin gió và tua bin hơi nước. Lõi stato cho tuabin gió áp dụng thiết kế cấu trúc đặc biệt với các khe lệch mở và tấm khe thông gió để tối ưu hóa khả năng tản nhiệt, giảm nhiệt độ tăng và tổn thất điện từ một cách hiệu quả, đồng thời cải thiện hiệu suất và tuổi thọ của thiết bị.

Trong giao thông vận tải và các công nghệ mới nổi, lõi stato là thành phần chính của động cơ cho phương tiện sử dụng năng lượng mới và động cơ trợ lực cho robot. Thiết kế hiệu suất cao của chúng ảnh hưởng trực tiếp đến mật độ công suất và hiệu suất năng lượng của hệ thống truyền động. Cốt lõi kỹ thuật của lõi stato nằm ở việc tối ưu hóa vật liệu và kết cấu.

Sản phẩm của chúng tôi bao gồm nhiều ngành công nghiệp, chủ yếu phục vụ lĩnh vực bảo vệ khớp cánh tay robot và chúng tôi có khả năng sản xuất có độ chính xác và độ chính xác cao.

Thiết bị ứng dụng sản phẩm và khách hàng chính

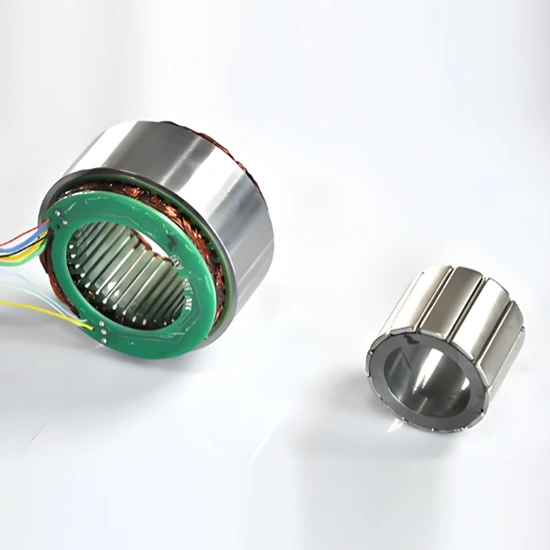

Các sản phẩm trên chủ yếu được áp dụng cho động cơ của cánh tay robot công nghiệp, với khách hàng cốt lõi bao gồm Nidec, Midea, Haier và các doanh nghiệp nổi tiếng khác.

Thông số kỹ thuật: Lõi Stator bằng thép carbon 20 #

Thông số kỹ thuật: Lõi Stator bằng thép hợp kim 42CrMo

Core Advantages

Tài nguyên sản xuất và cơ sở hạ tầng

HAWEN tiếp tục đầu tư vào nguồn lực sản xuất tự động để thiết lập nền tảng sản xuất ổn định. Cơ sở vận hành 10 dây chuyền sản xuất hoàn toàn tự động, được hỗ trợ bởi dây chuyền làm sạch bề mặt tự động và dây chuyền xử lý oxit đen tự động, cho phép sản xuất quy mô lớn và liên tục.

Chuyên môn kỹ thuật và hiện thực hóa sản phẩm

Được hỗ trợ bởi đội ngũ kỹ thuật trưởng thành, HAWEN tham gia phát triển sản phẩm của khách hàng ngay từ giai đoạn đầu. Bằng cách đánh giá các yêu cầu hệ thống công nghiệp, thiết kế kết cấu cũng như lựa chọn vật liệu và quy trình, HAWEN đảm bảo các sản phẩm đáp ứng các yêu cầu về chức năng và hiệu suất trong khi vẫn có thể sản xuất và mở rộng.

Gia công chính xác và thực hiện tự động

Tất cả các quy trình gia công quan trọng đều được thực hiện bằng thiết bị tự động có độ chính xác cao. Kiểm soát kích thước lõi ổn định, với các dung sai chính như dung sai lỗ khoan bên trong được duy trì ở mức .005 mm. Việc thực thi tự động giảm thiểu sự can thiệp của con người và đảm bảo tính lặp lại và nhất quán.

Quản lý chất lượng và giám sát dữ liệu từ đầu đến cuối

Kiểm soát chất lượng bắt đầu ở giai đoạn tìm nguồn cung ứng nguyên liệu thô, nơi tính nhất quán được quản lý chặt chẽ. Trong quá trình sản xuất, hệ thống kiểm tra trực tuyến giám sát các thông số chính theo thời gian thực, cho phép xác định và khắc phục kịp thời các sai lệch. Tỷ lệ năng suất quá trình vẫn ở mức 99,995%, được kiểm tra 100% trước khi giao hàng.

Vật liệu có trách nhiệm với môi trường và quy trình sạch

HAWEN áp dụng nghiêm ngặt các yêu cầu về môi trường trong quá trình lựa chọn nguyên liệu và sản xuất. Sản phẩm được sản xuất bằng thép cắt không chứa carbon thấp 1215 để giảm các chất có hại. Xử lý bề mặt được thực hiện thông qua quy trình oxit đen hoàn toàn tự động, ngăn ngừa ô nhiễm thủ công đồng thời cải thiện khả năng chống ăn mòn và giảm chất thải. Sản phẩm tuân thủ ROHS, REACH và các quy định môi trường quốc tế khác.

Tùy chỉnh và tương thích hệ thống

Dựa trên các cấu hình hệ thống công nghiệp và điều kiện vận hành khác nhau của khách hàng, HAWEN cung cấp các thiết kế tùy chỉnh và có hình dạng đặc biệt để đảm bảo độ tin cậy vận hành và phù hợp với ứng dụng. Sự tham gia kỹ thuật sớm làm giảm các nỗ lực sửa đổi và thử nghiệm sau này.

Năng lực sản xuất và giao hàng linh hoạt

Tổng công suất hàng tháng của HAWEN đạt khoảng 5 triệu chiếc. Với lô hàng hàng tháng hiện tại là 3–4 triệu chiếc, vẫn còn 40%–60% công suất. Cấu trúc này hỗ trợ mở rộng quy mô dự án, điều chỉnh lịch trình phân phối và thay đổi nhu cầu thị trường.

Chuỗi cung ứng khu vực và khả năng đáp ứng

Tọa lạc tại tỉnh Chiết Giang, một trong những trung tâm sản xuất lớn của Trung Quốc, HAWEN được hưởng lợi từ sự hợp tác lâu dài với các nhà cung cấp địa phương trưởng thành. Thời gian thực hiện mua sắm ngắn và nguồn cung ổn định nâng cao độ tin cậy giao hàng và tốc độ phản hồi.

Kết quả của khách hàng và giá trị lâu dài

Thông qua nguồn lực sản xuất ổn định, thực hiện kỹ thuật hiệu quả và hệ thống chất lượng đáng tin cậy, HAWEN giúp khách hàng đạt được hiệu quả chi phí, vận hành ít tiếng ồn, tỷ lệ chất lượng cao và tuân thủ môi trường. Lựa chọn HAWEN giúp giảm tổng chi phí cho quá trình phát triển, thử nghiệm, sản xuất và dịch vụ hậu mãi trong suốt vòng đời sản phẩm.

Lựa chọn vật liệu

Thép cacbon 45 #

Thép Carbon 45# là thép kết cấu carbon chất lượng cao với hàm lượng carbon khoảng 0,42% đến 0,50%, thuộc loại thép carbon trung bình. Mật độ vật liệu của nó là 7,85 g/cm³; thành phần hóa học của nó bao gồm 0,50% -0,80% mangan, 0,17% -0,37% silicon, với các nguyên tố tạp chất được kiểm soát chặt chẽ như phốt pho và lưu huỳnh. Tính chất cơ học & xử lý nhiệt: Nó có các đặc tính cơ học toàn diện tuyệt vời, với độ bền kéo không dưới 600 MPa, cường độ năng suất không dưới 355 MPa, độ giãn dài không dưới 16% và giảm diện tích không dưới 40%. Do độ cứng kém nên nó dễ bị nứt trong quá trình làm nguội bằng nước và có khả năng hàn trung bình - cần phải gia nhiệt trước khi hàn và ủ sau hàn để giảm bớt ứng suất bên trong. Làm nguội và ủ (làm nguội cộng với ủ ở nhiệt độ cao) trong xử lý nhiệt có thể tối ưu hóa hiệu suất của nó: nhiệt độ làm nguội thường khoảng 840 ° C, nhiệt độ ủ là 560-600 ° C và độ cứng có thể đạt HRC 22-34.

Thép hợp kim 42CrMo

42CrMo là loại thép kết cấu hợp kim cường độ cực cao nổi tiếng với các tính chất cơ học toàn diện tuyệt vời và được sử dụng rộng rãi trong các lĩnh vực công nghiệp đòi hỏi cao về độ bền và độ dẻo dai. Thành phần hóa học chính của nó bao gồm 0,38～0,45% carbon (C), 0,90～1,20% crom (Cr), 0,15～0,25% molypden (Mo) và một lượng nhỏ silicon (Si) và mangan (Mn). Thiết kế thành phần này mang lại cho vật liệu độ bền cao, độ dẻo dai tốt, độ cứng cao và không có độ giòn nóng rõ ràng. Sau khi làm nguội và ủ, nó có thể đạt được giới hạn mỏi cao và khả năng chống lại nhiều tác động, đồng thời thể hiện độ bền va đập ở nhiệt độ thấp tuyệt vời. Tính chất cơ học: Độ bền kéo σb ≥1080 MPa, cường độ chảy σs ≥930 MPa, độ giãn dài δ5 ≥12%, giảm diện tích ψ ≥45%, năng lượng va đập Akv ≥63 J, độ bền va đập αkv ≥78 J/cm²; độ cứng ở trạng thái ủ là 147 ~ 241 HB, và độ cứng sau khi làm nguội và ủ có thể được kiểm soát ở mức 217 HBW.

Process Control

● Kiểm soát dung sai lỗ khoan: Việc đạt được độ chính xác cao ±0,008mm đặt ra những yêu cầu cực kỳ nghiêm ngặt về thiết bị xử lý và độ ổn định của quy trình. Phạm vi dung sai chính xác như vậy đòi hỏi độ chính xác cao nhất của thiết bị gia công (ví dụ: máy công cụ CNC), dụng cụ cắt chất lượng cao, điều kiện quy trình ổn định và đồ gá đáng tin cậy (ví dụ: kiểm soát nhiệt độ, triệt tiêu rung động); bất kỳ sai lệch nhỏ nào cũng có thể dẫn đến lỗi chất lượng sản phẩm. Chúng tôi áp dụng các quy trình sản xuất tiên tiến để đảm bảo độ chính xác này: được thực hiện thông qua các thiết bị đo có độ chính xác cao (ví dụ: Máy đo tọa độ (CMM), Máy kiểm tra độ tròn, Dụng cụ đo biên dạng), kiểm soát quy trình nghiêm ngặt (ví dụ: Kiểm soát quy trình thống kê (SPC)) và môi trường gia công ổn định, đảm bảo tính nhất quán trong sản xuất hàng loạt. Giá trị ứng dụng: Trong các hệ thống truyền động chính xác, dung sai lỗ khoan ảnh hưởng trực tiếp đến độ chính xác khớp giữa các bộ phận và trục, điều này rất quan trọng đối với hiệu suất truyền động, kiểm soát tiếng ồn và tuổi thọ sản phẩm — nó là chỉ báo kỹ thuật cốt lõi cho sản xuất cao cấp.

Chúng tôi thực hiện kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất để đảm bảo sự ổn định và độ bền của sản phẩm trong quá trình sử dụng.

● Phù hợp với hiệu suất vật liệu: Kiểm soát chặt chẽ độ cứng của vật liệu và quy trình xử lý nhiệt để nâng cao hiệu quả khả năng chống mài mòn và độ bền mỏi.

Xử Lý Bề Mặt - Làm Sạch & Thụ Động

Lõi stator được làm bằng vật liệu kim loại và hoạt động trong môi trường khắc nghiệt, chắc chắn sẽ gây ra hiện tượng rỉ sét, ăn mòn các bộ phận nếu không được xử lý đúng cách. Công ty chúng tôi có đội ngũ R&D cốt lõi chuyên nghiệp và giàu kinh nghiệm; Qua nhiều năm kinh nghiệm thực tế và thử nghiệm nhiều lần, chúng tôi đã phát triển một công thức xử lý bề mặt chuyên dụng cho sản phẩm này. Chúng tôi áp dụng quy trình làm sạch và thụ động kết hợp với hệ thống sấy khô hoàn toàn tự động, không tiếp xúc thủ công với sản phẩm trong toàn bộ quy trình. Điều này không chỉ giúp tăng cường khả năng chống ăn mòn của sản phẩm để đáp ứng các tiêu chuẩn ngành mà còn giảm nguy cơ va chạm sản phẩm do tiếp xúc với con người và đảm bảo sự ổn định khi vận hành của sản phẩm.

Các quy trình mạ điện khác như mạ điện thông thường, mạ kẽm và mạ niken cũng có sẵn và có thể được tùy chỉnh hoàn toàn theo yêu cầu của khách hàng.

Yêu cầu về môi trường

Tất cả các sản phẩm đều đáp ứng các yêu cầu nghiêm ngặt về bảo vệ môi trường về quy trình lựa chọn nguyên liệu thô và xử lý bề mặt, đồng thời được hỗ trợ bởi các báo cáo chứng nhận ROHS và REACH chính thức.

Khả năng R&D & Tùy chỉnh

Đội ngũ R&D và kỹ thuật chuyên nghiệp của chúng tôi có 20 năm kinh nghiệm chuyên sâu trong ngành. Chúng tôi hoàn toàn có thể đáp ứng các yêu cầu của khách hàng, giải quyết các vấn đề kỹ thuật theo nhu cầu và kịch bản ứng dụng cụ thể của họ, đồng thời tùy chỉnh các lõi stato có hình dạng đặc biệt. Chúng tôi nồng nhiệt chào đón việc tùy chỉnh theo bản vẽ được cung cấp, bao gồm các sản phẩm tùy chỉnh với nguyên liệu thô được chỉ định và quy trình xử lý bề mặt. Chúng tôi cũng gửi lời mời chân thành đến du khách nước ngoài đến thăm nhà máy sản xuất của chúng tôi.

Sức mạnh tổng hợp từ Cơ cấu tổ chức mới

Sức mạnh tổng hợp do cơ cấu tổ chức mới mang lại giúp HAWEN đáp ứng đầy đủ mong đợi của khách hàng trên cơ sở hợp tác sâu rộng và hiệu quả.

Khách hàng trong nước

Chúng tôi đã thiết lập quan hệ đối tác chiến lược lâu dài với các khách hàng trong nước như Sanjiang Electric, LG Thiên Tân và Nidec, với mối quan hệ hợp tác ổn định kéo dài hơn một thập kỷ.
